DMS揽收成本费用基于MQ通知DBMS的异步事件处理文档

第1章 系统介绍

本系统涉及 DMS-Web、DMS、RocketMQ、D-BMS 四个业务系统，通过 RocketMQ 实现异步事件驱动，完成”费用录入→费用处理→消息传递→费用揽收与分摊”的全流程闭环。

• DMS-Web：负责前端费用录入，触发后续业务流程。
• DMS：核心业务逻辑层，处理费用确认、分摊、生成批次信息，并通过 MQ 生产消息。
• RocketMQ：消息中间件，负责消息的存储、转发，解耦 DMS 与 D-BMS 的直接依赖。
• D-BMS：消费 MQ 消息，拉取并入库揽收费用，最终完成定期分摊。

第2章 设计介绍

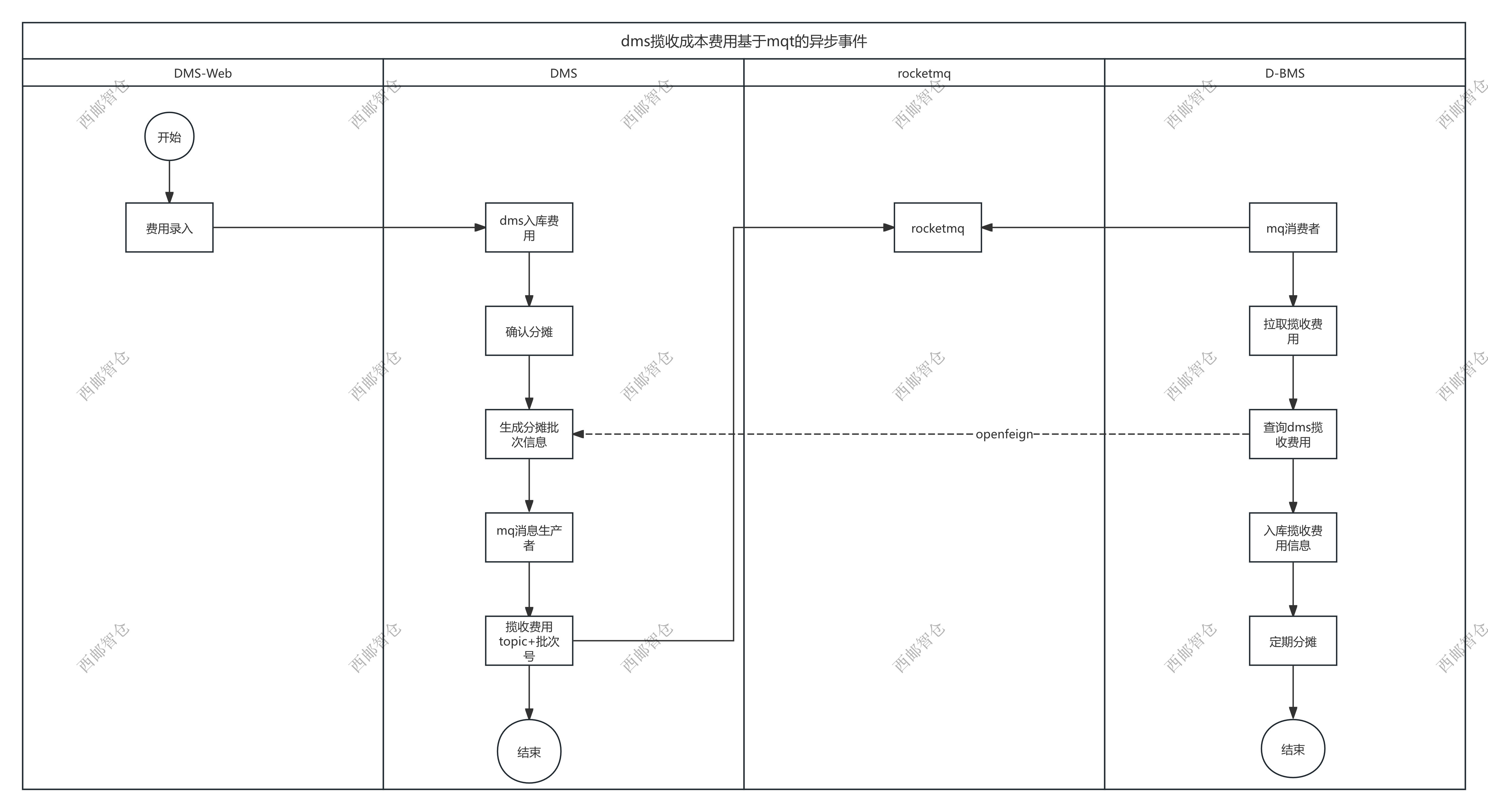

2.1 异步接口设计流程图

2.2 设计说明

2.2.1 系统交互逻辑

• DMS-Web → DMS：通过后端接口提交费用录入请求，触发 DMS 业务处理。
• DMS → D-BMS（OpenFeign）：DMS 生成分摊批次时，通过 OpenFeign 远程调用 D-BMS 的”查询dms揽收费用”接口，同步获取揽收费用明细（确保批次信息与 D-BMS 数据一致性）。
• DMS → RocketMQ：DMS 完成批次生成后，通过 MQ 生产消息，将”揽收费用 topic+批次号”发送至 RocketMQ，实现异步解耦。
• RocketMQ → D-BMS：RocketMQ 将消息推送给 D-BMS 的 MQ 消费者，D-BMS 消费后执行后续揽收、入库、分摊逻辑。

2.2.2 核心功能模块说明

• DMS-Web”费用录入”：提供前端页面，支持用户录入揽收成本费用信息（如费用类型、金额、关联单据等），提交后触发 DMS 流程。
• DMS”业务处理链”：
  • “dms入库费用”：将录入的费用存入 DMS 数据库，完成初步持久化。
  • “确认分摊”：校验费用规则，确认是否可执行分摊逻辑。
  • “生成分摊批次信息”：生成唯一分摊批次号，记录批次维度信息（如批次时间、关联费用ID等）。
  • “mq消息生产者”：将批次号与 topic 组装为消息，发送至 RocketMQ。
• RocketMQ”消息中间件”：接收 DMS 消息，按 topic 路由至 D-BMS 消费者，保证消息可靠传输（支持重试、持久化）。
• D-BMS”消费与业务处理”：
  • “mq消费者”：监听 RocketMQ 目标 topic，消费消息并触发后续流程。
  • “拉取揽收费用”：根据消息中的批次号，从 DMS 拉取对应揽收费用明细（或通过 OpenFeign 同步查询结果）。
  • “查询dms揽收费用”：二次校验 DMS 侧的揽收费用信息，确保数据准确性。
  • “入库揽收费用信息”：将拉取的费用信息存入 D-BMS 数据库，完成揽收费用的持久化。
  • “定期分摊”：按预设规则（如周期、费用类型）对入库的费用执行分摊计算，输出分摊结果（可后续同步回 DMS 或生成报表）。

2.3 业务系统事件

2.4 Topic定义

• Topic名称：dms_collect_cost_fee（可根据实际业务命名，建议体现”揽收费用”语义）

• 消息内容：JSON 格式，包含以下字段：
  json
  {
  “batchNo”: “批次号（如：BATCH_20240901_001）”,
  “createTime”: “批次创建时间（如：2024-09-01 10:00:00）”,
  “feeIds”: “关联的费用ID列表（如：[1001, 1002, …]）”,
  “sourceSystem”: “来源系统（固定为 DMS）”
  }

• 消息作用：通知 D-BMS 有新批次的揽收费用需处理，携带批次号与关联费用标识，便于 D-BMS 拉取明细。

第3章 注意事项

1. 消息可靠性：

   • DMS 发送 MQ 消息时需配置重试机制（如 RocketMQ 的重试队列），避免网络抖动导致消息丢失。
   • D-BMS 消费消息时需保证幂等性（如基于批次号做去重），防止重复消费导致数据错误。

2. 数据一致性：

   • DMS 生成批次时通过 OpenFeign 调用 D-BMS 查询费用，需保证双方接口的响应超时时间合理（建议≤5s），避免流程阻塞。
   • 费用录入后，DMS 入库、D-BMS 入库需保证数据最终一致性（可通过补偿机制或定时对账修复差异）。

3. 异常处理：

   • DMS 业务处理链中，若”确认分摊””生成批次”失败，需回滚费用入库操作，或标记为”失败”并通知前端。
   • D-BMS 拉取/查询费用失败（如 DMS 接口超时），需记录日志并触发告警，人工介入排查。

4. 性能与安全：

   • MQ 消息量较大时，需评估 RocketMQ 的集群容量与分区策略，避免消息积压。
   • 涉及费用数据的接口（如 OpenFeign 调用、MQ 消息传输）需加密（如 HTTPS、消息体加密），防止数据泄露。

5. 监控与运维：

   • 对 DMS 的”费用录入→MQ 发送”、D-BMS 的”MQ 消费→分摊完成”全流程设置监控指标（如耗时、成功率）。
   • 定期检查 RocketMQ 的消息堆积情况，确保消费端处理能力匹配生产端速度。

文档信息

• 文档版本：v1.0.0
• 创建时间：2026年3月4日
• 创建人：[陆飞]
