ZPL指令码

一、什么是ZPL指令码

​ ZPL 指令码是 Zebra Programming Language 的简称，是 Zebra Technologies 为自己的标签打印机设计的一种 打印控制语言。它主要用于 控制标签打印机打印条码、二维码、文字、图形等内容，在物流、仓储、快递面单等场景非常常见。

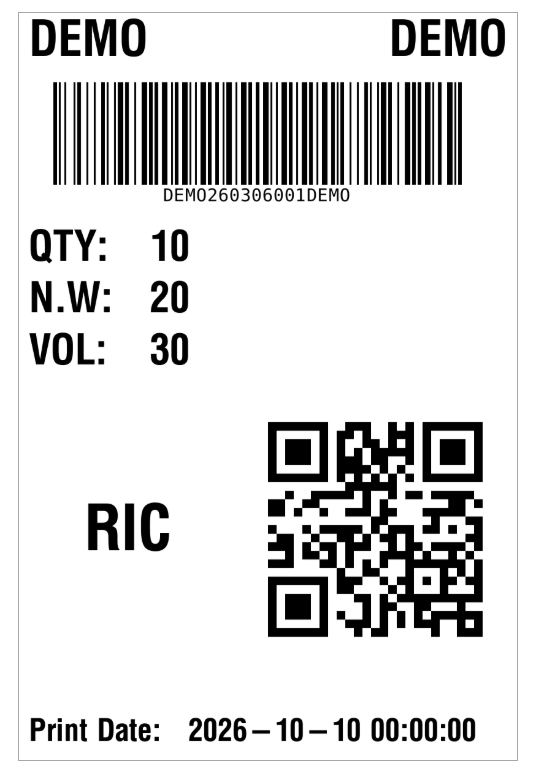

ZPL打印文件展示：

二、ZPL指令码优点

1️⃣ 直接控制打印机（速度快）
2️⃣ 无需图片渲染
3️⃣ 适合高并发打印（物流、仓库）
4️⃣ 支持条码/二维码/图形

三、常用ZPL指令及说明

1、标签控制指令

示例：

^XA
^PW800
^LL1200
^LH0,0

2、位置控制

对齐方式L：左对齐；R：右对齐；C：居中；J：宽度一致

示例：

^FO100,200

3、文字打印

字体旋转：N：正常； R：90° I：180° B：270°

示例：

^FO100,100
^A0N,40,40
^FDOrder:123456^FS

4、条形码指令

Code128 条码

示例：

^BY3
^FO100,200
^BCN,120,Y,N
^FD1234567890^FS

PS：条形码无法使用居中对齐，只能够通过文字算出对应居中位置，目前已抽取公共方法请详见DMS中的ZplLayoutUtil.java

5、二维码

示例：

^FO400,500^BQN,2,14^FDQA,DEMO260306001DEMO^FS

四、ZPL调试

1.ZPL调试网站

https://labelary.com/viewer.html

2.调试样例

^XA

^FX Top section with logo, name and address.
^CF0,60
^FO50,50^GB100,100,100^FS
^FO75,75^FR^GB100,100,100^FS
^FO93,93^GB40,40,40^FS
^FO220,50^FDIntershipping, Inc.^FS
^CF0,30
^FO220,115^FD1000 Shipping Lane^FS
^FO220,155^FDShelbyville TN 38102^FS
^FO220,195^FDUnited States (USA)^FS
^FO50,250^GB700,3,3^FS

^FX Second section with recipient address and permit information.
^CFA,30
^FO50,300^FDJohn Doe^FS
^FO50,340^FD100 Main Street^FS
^FO50,380^FDSpringfield TN 39021^FS
^FO50,420^FDUnited States (USA)^FS
^CFA,15
^FO600,300^GB150,150,3^FS
^FO638,340^FDPermit^FS
^FO638,390^FD123456^FS
^FO50,500^GB700,3,3^FS

^FX Third section with bar code.
^BY5,2,270
^FO100,550^BC^FD12345678^FS

^FX Fourth section (the two boxes on the bottom).
^FO50,900^GB700,250,3^FS
^FO400,900^GB3,250,3^FS
^CF0,40
^FO100,960^FDCtr. X34B-1^FS
^FO100,1010^FDREF1 F00B47^FS
^FO100,1060^FDREF2 BL4H8^FS
^CF0,190
^FO470,955^FDCA^FS

^XZ
